Душевой трап без поддона: расчет уклона стяжки, выбор сухого затвора и гидроизоляция

Душевой трап без поддона: инженерный гид по монтажу

Отказ от классического поддона в пользу линейного или точечного трапа — это не просто дань минималистичному дизайну. Это переход к принципиально иной гидравлической схеме, где пол в душевой зоне становится одновременно и чашей, и водосбором. Ошибка в расчете уклона на этапе стяжки или экономия на гидроизоляционном контуре приводит к тому, что вода уходит не в канализацию, а в перекрытие. Ниже — практическая инженерная разборка трех критических узлов: геометрии уклона, типа затвора и многослойной гидроизоляции. Примеры конструктивных решений разобраны на базе линейки душевых лотков AlcaPlast как одного из распространенных на рынке семейств, что позволяет показать типовые монтажные сценарии без привязки к рекламным оценкам.

Расчет уклона стяжки: геометрия, которая решает всё

Уклон в душевой зоне без поддона — это не «примерно на глазок». Это расчетная плоскость, которую формирует стяжка. Если уклон меньше нормы, вода застаивается у решетки и уходит медленно, оставляя мыльную пленку. Если больше — вы рискуете получить эффект «горки», когда плитка ложится неровно, а человек поскальзывается.

Базовые цифры и физика стока

Рабочий стандарт для полов с самотечным водоотведением — уклон 2 см на метр (2%). Это значение обеспечивает скорость потока, достаточную для самоочищения трубы и смыва загрязнений. При уклоне менее 1% вода начинает «стоять» в приямке трапа, а при 0,5% (минимально допустимом по СП 29.13330) надежная работа возможна только при идеально гладкой плитке и малом расходе.

Расчет ведется от самой удаленной точки душевой зоны до центра решетки трапа. Пример: длина зоны 1,5 м, требуемый перепад = 1,5 × 2 = 3 см. То есть у стены стяжка поднимается на 30 мм выше уровня фланца трапа.

Порядок формирования плоскости

• Шаг 1. Выставляем нулевой уровень по фланцу трапа (верхняя плоскость, на которую ляжет плитка).
• Шаг 2. По лазерному уровню строим наклонную плоскость в сторону трапа с перепадом 2 см/м.
• Шаг 3. Формируем стяжку с армированием (сетка 50×50×3 мм) для компенсации усадочных напряжений.
• Шаг 4. Проверяем плоскость правилом с пузырьковым уровнем: отклонение от расчетного уклона — не более 0,2% на 1 м.

Важный нюанс: уклон формируется в теле стяжки, а не плиточным клеем. Клей — это финишная коррекция в пределах 2–3 мм. Если пытаться вытянуть уклон только клеем, плитка начнет «плавать» по толщине.

Сухой затвор: выбор и гидравлика

Сухой затвор — это ключевой элемент, который отличает современный трап от примитивной сливной решетки. Его задача — перекрыть путь канализационным газам, когда вода в трап не поступает. В отличие от классического гидрозатвора, сухой затвор не требует постоянного слоя воды, что критично для душевых, которые используются периодически.

Типы сухих затворов

Для душевых трапов без поддона оптимален комбинированный или мембранный вариант. Пропускная способность напрямую зависит от диаметра выпуска: 50 мм — до 36 л/мин, 110 мм — до 72 л/мин и выше. При выборе трапа смотрите на паспортную величину пропускной способности л/мин — она должна покрывать расход вашей душевой лейки (стандарт 12–20 л/мин) с запасом минимум 2×.

Примеры конструктивных решений

Для компактных душевых зон с точечным водоотведением подходит душевой лоток AlcaPlast APZ13-750 750 Modular — модель с длиной 750 мм и возможностью регулировки по высоте. Для помещений с увеличенной зоной душа имеет смысл рассмотреть душевой лоток AlcaPlast APZ13-850 850 Modular или душевой лоток AlcaPlast APZ13-950 950 Modular, где длина лотка 850 и 950 мм соответственно обеспечивает большую площадь водосбора без увеличения уклона. В сценариях с пристенным монтажом и боковым стоком применяются модели с порогами и регулируемым краем, например душевой лоток AlcaPlast APZ104-750 750 с порогами, с регулируемым краем к стене, с боковым стоком или его удлиненный вариант душевой лоток AlcaPlast APZ104-1150 1150 с порогами, с регулируемым краем к стене, с боковым стоком. Эти модели демонстрируют, как боковой выпуск позволяет обойти несущие конструкции и сохранить высоту стяжки.

Решетка из нержавейки в таких лотках выполняет двойную функцию: механическая защита затвора и декоративное закрытие приямка. При выборе обращайте внимание на класс нагрузки (AISI 304 для жилых зон, AISI 316 — для помещений с агрессивной средой) и на ширину щелей — она не должна пропускать волосы и крупный мусор, но обязана обеспечивать расчетный расход воды.

Примеры моделей из каталога Aquaplaza

Характеристики и наличие в каталоге

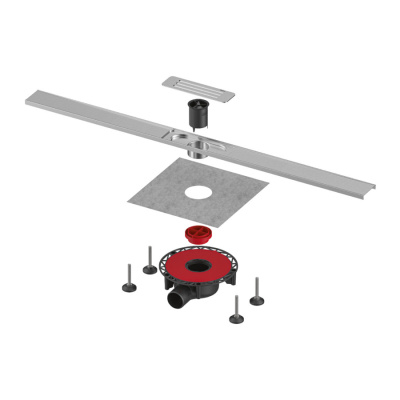

Душевой лоток Tece TECElineo 15301100 40-100 нержавеющая сталь

38 665 ₽

В наличии

Подробнее

Душевой лоток RGW Drain Leo 60210110-06 10x10 золото брашированное

4 321 ₽

В наличии

Подробнее

Душевой лоток Allen Brau Liberty 9.50001.SS 70 нержавеющая сталь

25 390 ₽

В наличии

Подробнее

Душевой лоток AlcaPlast APZ13-750 750 Modular

27 775 ₽

В наличии

Подробнее

Душевой лоток Tece TECEdrainline 651000 для натурального камня 100 хром

101 650 ₽

В наличии

Подробнее

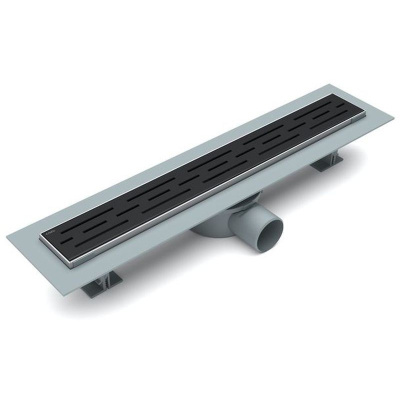

Душевой лоток Esbano Eco E-RAIN-70MB с решёткой, черный матовый

6 624 ₽

В наличии

Подробнее

Гидроизоляция: контур, который нельзя прерывать

Гидроизоляция душевой зоны без поддона — это не «промазать углы». Это непрерывный контур, который включает пол, стены на высоту не менее 200 мм (в зоне душа — до 1800–2000 мм), а также фланец трапа и все примыкания.

Слоистая структура

• Первый слой: грунтовка глубокого проникновения по бетонному основанию (расход 0,2–0,3 л/м²).
• Второй слой: эластичная обмазочная мембрана (полиуретановая или цементно-полимерная) в два прохода, толщина сухого слоя 1,5–2 мм. Наносится с заходом на стены и на фланец трапа.
• Третий слой: гидроизоляционная лента шириной 120 мм в углах «пол-стена» и по периметру фланца трапа. Лента укладывается в свежий слой мембраны с перекрытием 50 мм.
• Четвертый слой: финишное покрытие мембраны поверх ленты для полной герметизации.

Критический узел — соединение гидроизоляции с фланцем трапа. Фланец должен быть зажат между двумя слоями мембраны: нижний слой наносится на основание, затем устанавливается трап, затем мембрана наносится поверх фланца и армируется лентой. Только такая схема гарантирует, что вода не найдет путь в перекрытие даже при засоре.

Проверка герметичности

После высыхания мембраны проводится пролив водой: зона заполняется водой на 24 часа (при наличии бортов) или имитируется душем с максимальным расходом в течение 30 минут. Контроль — визуальный осмотр снизу (если есть доступ) и проверка влажности основания влагомером.

Заключение и выводы

Душевой трап без поддона — это инженерная система, где каждый элемент работает в связке. Уклон 2 см на метр обеспечивает самотечный сток и самоочищение. Сухой затвор с пропускной способностью, перекрывающей расход лейки с запасом 2×, защищает от запахов без постоянного слоя воды. Многослойная гидроизоляция с армированием углов и фланца создает непрерывный барьер. При подборе лотка ориентируйтесь на длину зоны водосбора, диаметр выпуска (50 или 110 мм) и класс нагрузки решетки из нержавейки. При монтаже каркасных конструкций, например при установке каркаса для ванны AM.PM X-Joy W94A-170-075W-R 170х75, учитывайте, что гидроизоляционный контур должен быть выполнен до финишной облицовки и не пересекаться с крепежными элементами. Только расчетная геометрия, проверенная гидравлика и непрерывная мембрана дают долговечную душевую зону без протечек и запахов.
